RSK-TBZ 8ZT Превосходные динамические характеристики на высоких скоростях мембранная муфта для датчиков крутящего момента

Подходит для датчиков крутящего момента

ТТХ

◆Высокая точность и надежность вождения

◆ Чрезвычайно низкий рабочий шум.

◆ Превосходные динамические характеристики на высоких скоростях

◆Множество комбинаций стилей и модульная конструкция.

◆Идеальная износостойкость, не требует обслуживания.

Техническое описание

Серия RSK-ZT — это муфты высокой жесткости, специально разработанные для датчиков крутящего момента и обеспечивающие точные результаты измерений.

Его разнообразная комбинация позволяет справиться с различными испытательными платформами и условиями вождения.

Муфта высокой жесткости обеспечивает компенсацию валов, радиальных и угловых, и обеспечивает очень низкую погрешность измерения.

Эта высокожесткая, беззазорная, компенсируемая муфта обеспечивает наилучшую предпосылку для точных результатов измерений датчиков крутящего момента.

Связаться с нами
Предыдущий ：Мембранная муфта RSK-TBG 8 ZT с высокой крутильной жесткостью и нулевым люфтом подходит для испытательного стендаСледующий：RSK-TBC 6ZT Высокоскоростная и мощная многомембранная трансмиссионная муфта
Jiangsu Rokang Heavy Industry Technology Co., Ltd.Подробная информация о продукте
Обзор продукта

Модель: РСК-ТБЗ8 8143 8167 8198 8234 8274 8314
Номинальный крутящий момент Ткн Нм 2100 3500 5800 9500 15000 24000
Пиковый крутящий момент Спасибо Нм 3150 5250 8700 14250 22500 36000
Внешний диаметр Д мм 143 167 198 234 274 314
Диаметр отверстия д мм 42-75 50-85 60-100 70-120 80-140 100-170
Максимальная скорость Нмакс мин-1 7300 6200 5200 4400 3800 3300
Компенсация Осевое смещение △Ка мм 1.0 1.2 1.4 1.6 1.9 2.2

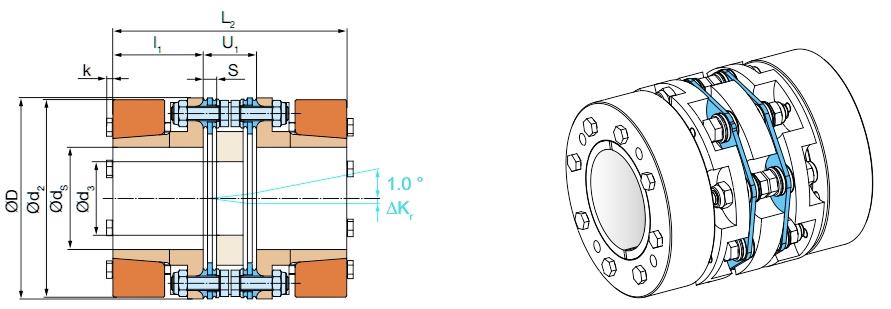

Радиальное смещение Рукав 1 △Кр мм 0.25 0.25 0.35 0.4 0.5 0.55

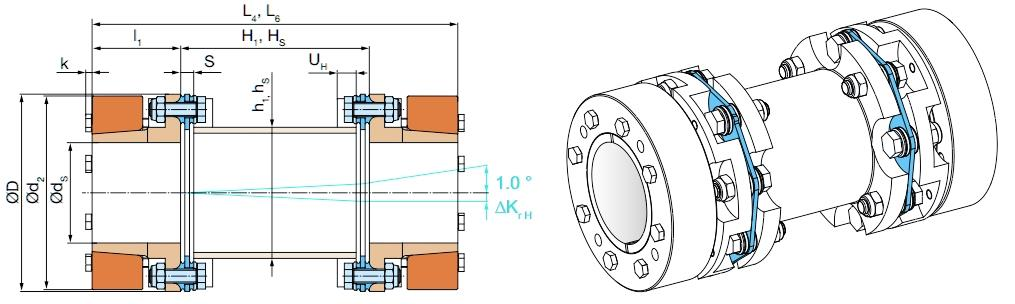

Рукав 2 △КрН мм 1.2 1.25 1.35 1.7 2 2.6

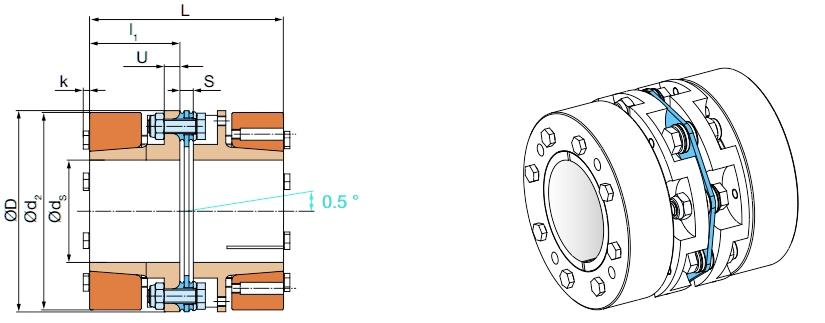

Угловое смещение Одиночная диафрагма ° 0.5
Дouble Diaphragm ° 1
Пружинная жесткость Нм/рад 3890 6980 11250 18580 26120

28520

Примечания:
1. Номинальный крутящий момент применяется к переменному крутящему моменту и смещению к максимальному значению.
2. Пиковый крутящий момент подходит для одного направления вращения и максимального давления ≤ 10 5

3. Максимальная скорость не подходит для слишком длинного рукава.
4. Смещение не подходит для одновременного достижения максимального значения.
5. Осевое смещение подходит для конструкции с двойной диафрагмой и является статическим значением.
6. Угловая жесткость пружины подходит для одиночных диафрагм.
7. Для получения информации о конкретных размерах обращайтесь в наш конструкторский отдел.
